TDR（Time Domain Reflectometry），即时域反射计，被广泛用于信号完整性、生产测试领域，以分析测试线缆、PCB走线、连接器等的特征阻抗、不连续断点导致的反射、长度等。Pico Technology（英国比克科技）的Pico示波器PicoScope 9311，具有小巧（模块化的、基于PC控制的设备）、更高性价比、易于集成等优势（40ps/60ps上升时间、单端或者差分TDR），今天仪集科技给大家分享一下，Pico示波器PicoScope 9311如何进行TDR测试。

下面的步骤是用Pico示波器PicoScope 9311进行差分TDR 的测量，对于单端TDR测量只需按照此步骤少接一个链路即可。本次介绍的是单端TDR 的测试：

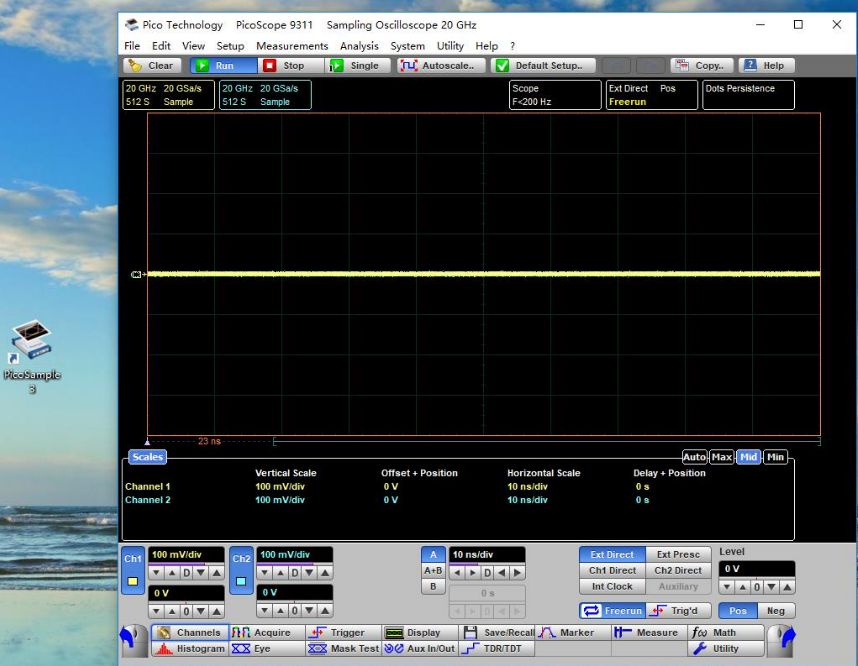

Step 1: 安装 PicoSample 3 软件到 PC 上；

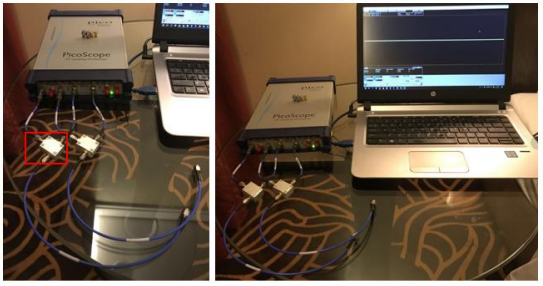

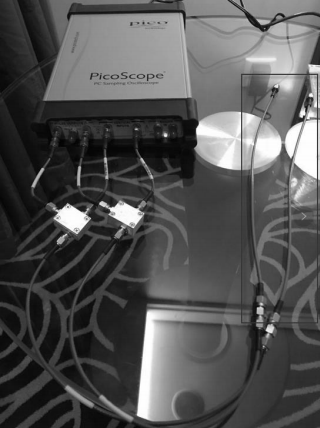

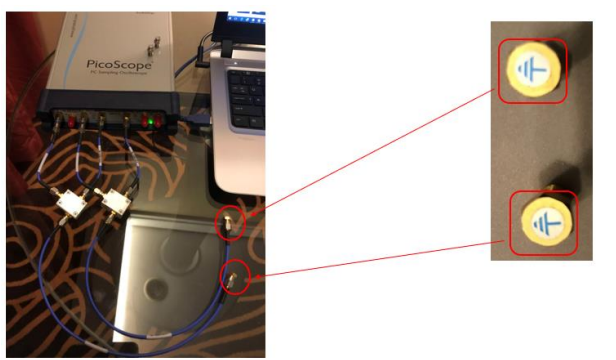

Step 2: 测试设置; 对于单端 TDR 测量，只需要连接一路（红框）即可；

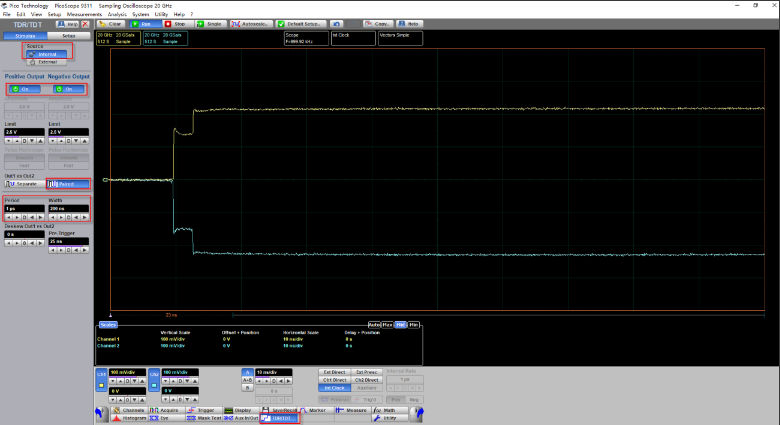

Step 3: 打开 TDR 激励源; 当测量单端 TDR 时，只需要打开 Positive Output

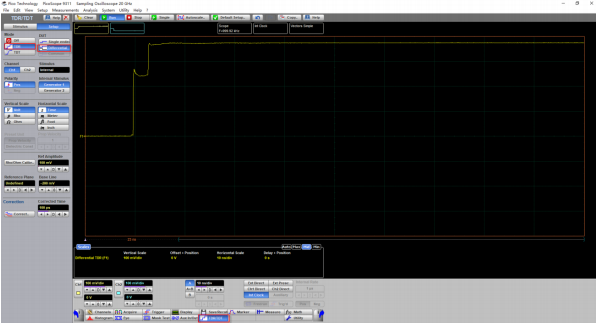

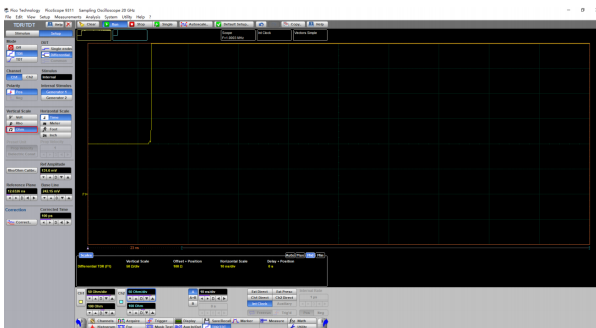

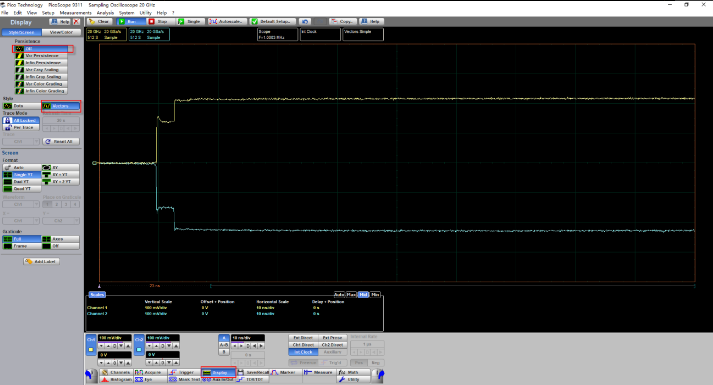

Step 4: 设置显示模式至 Vectors

Step 5: 设置 TDR 至差分模式; 当测试单端 TDR 时，选择 single ended

Step 6: 进行 Rho/Ohm 校准

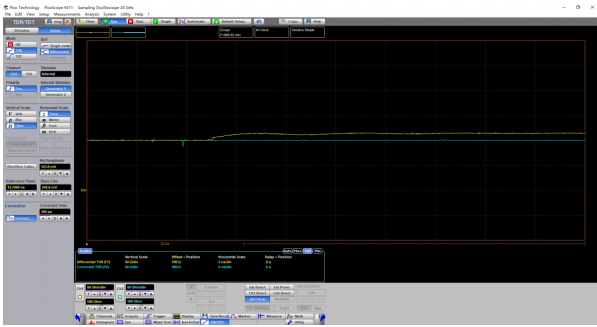

Step 7: 选择 Ohm 按钮以显示阻抗曲线

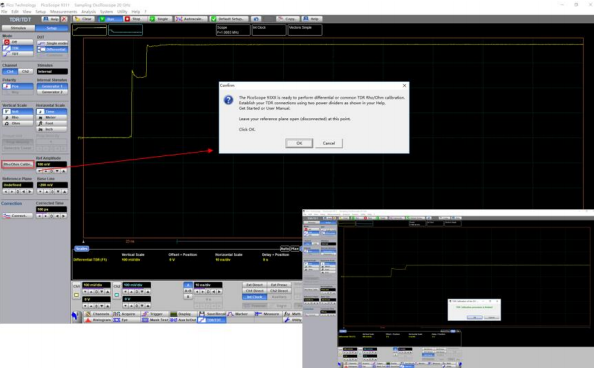

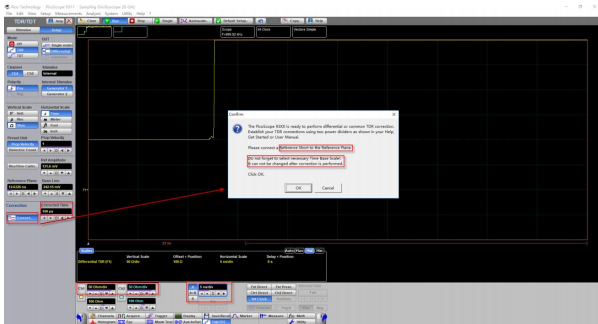

Step 8: 校准-点击 Correction; 设置 Corrected Time 至 100ps; 在连接 ReferenceShort 之前不要点击 OK

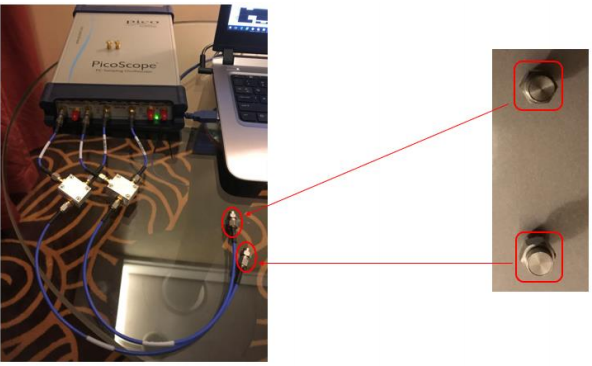

Step 9: 校准-连接 Reference Short; 测试单端 TDR 时只需连接一路

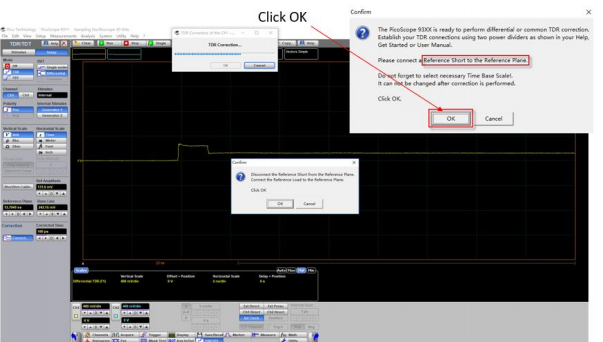

Step 10: 校准-点击 Ok 以开始 Reference Short 校准

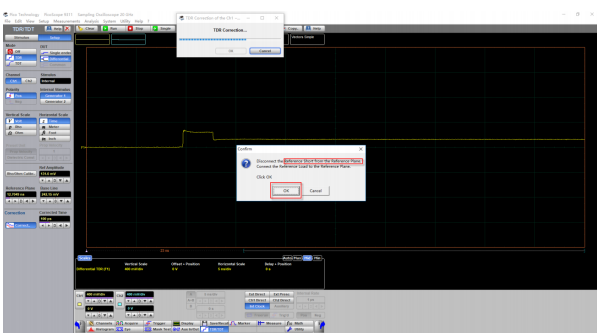

Step 11: 校准-从测试参考平面上断开 Reference Short; 请在连接上 Reference Load 之前不要点击 OK

Step 12: 校准-连接 Reference Load 至参考平面; 测试单端 TDR 时只需连接一路

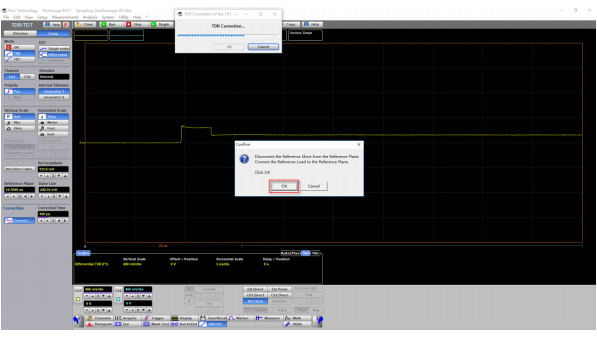

Step 13: 校准-点击 Ok 开始 Reference Load 校准

Step 14: F2 是校准后的阻抗波形（Reference Load 未断开）

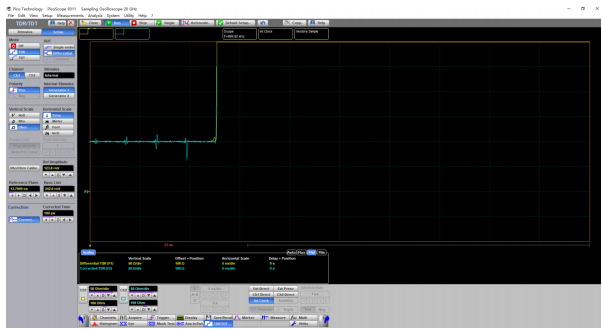

Step 15: F2 是校准后的阻抗波形(断开 Reference Load)

Step 16: 连接被测件(SMA 线缆)

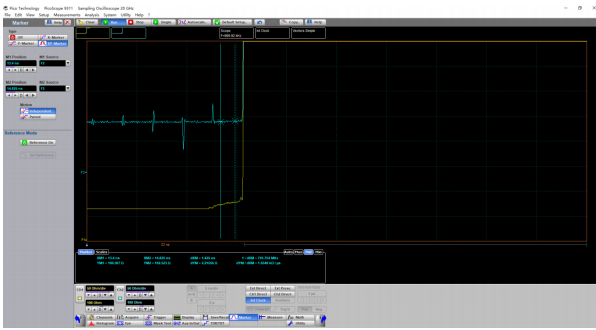

Step 17: 使用 Markers 测试结果(SMA 线缆) 的阻抗
