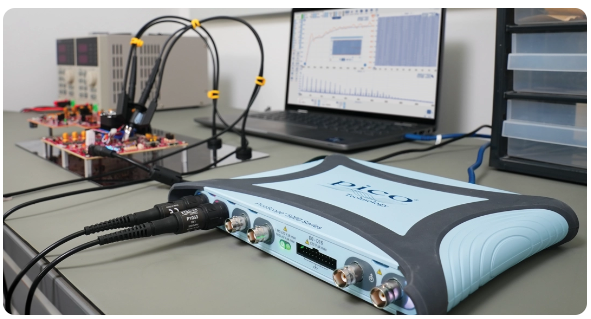

PicoScope 5000E 系列——我们的精密示波器

PicoScope 5000E 系列是首批提供 16 位分辨率、低噪声底和高动态范围的四通道示波器，用于测量低电平信号。如需了解Pico示波器PicoScope 5000E 系列详细资料，欢迎咨询Pico授权代理商—仪集科技。

16位分辨率

PicoScope 5000E 系列在 4 个通道上均为 16 位分辨率，提供高性能 ADC，用于捕捉低幅度信号、电源纹波、失真及其他细微的毫伏转换。这使得工程师能够实现模拟系统的高精度测量。

低噪声

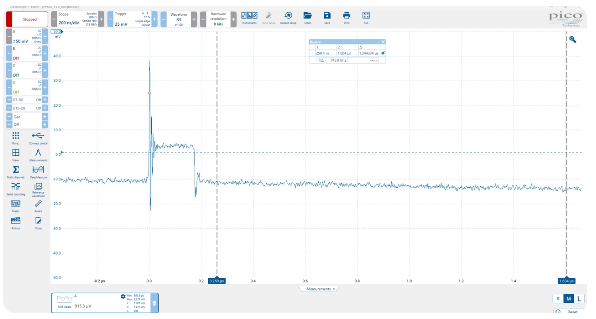

PicoScope 5000E 系列的噪声底低至22 μV RMS，确保即使是最小的振幅信号也能保持可测量和清晰。配合16位垂直分辨率，优异的信噪比使其成为高精度信号分析的重要工具。

高动态范围

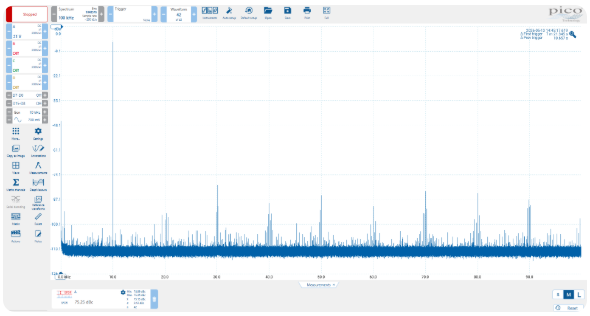

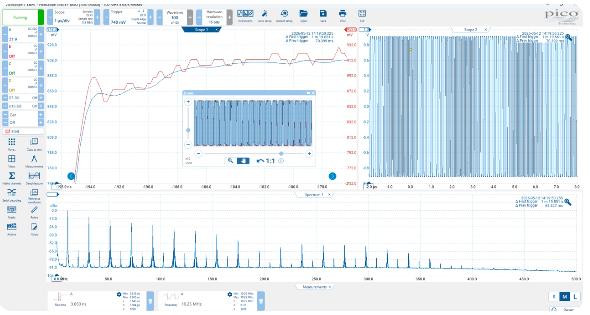

相信你看到的数据，拥有超过73 dB的SFDR、卓越的串扰抑制和优越的带宽平坦性。这种宽广的动态范围意味着复杂信号可以被精确捕捉。配合我们PicoScope 7软件的强大功能，它能轻松发现隐藏信号。

无与伦比的性能与价格

直到现在，工程师们不得不在速度过慢以捕捉瞬态事件的精密仪器和缺乏微伏级变化灵敏度的高速8位示波器之间做出选择。现在，PicoScope 5000E弥合了这一差距，结合了实验室级的精度、高速数字化和先进的触发技术。对于设计工程师来说，这是获得世界级规格和深度内存且价格合理的唯一途径。

PicoScope 5000E Plus - 我们的灵活示波器

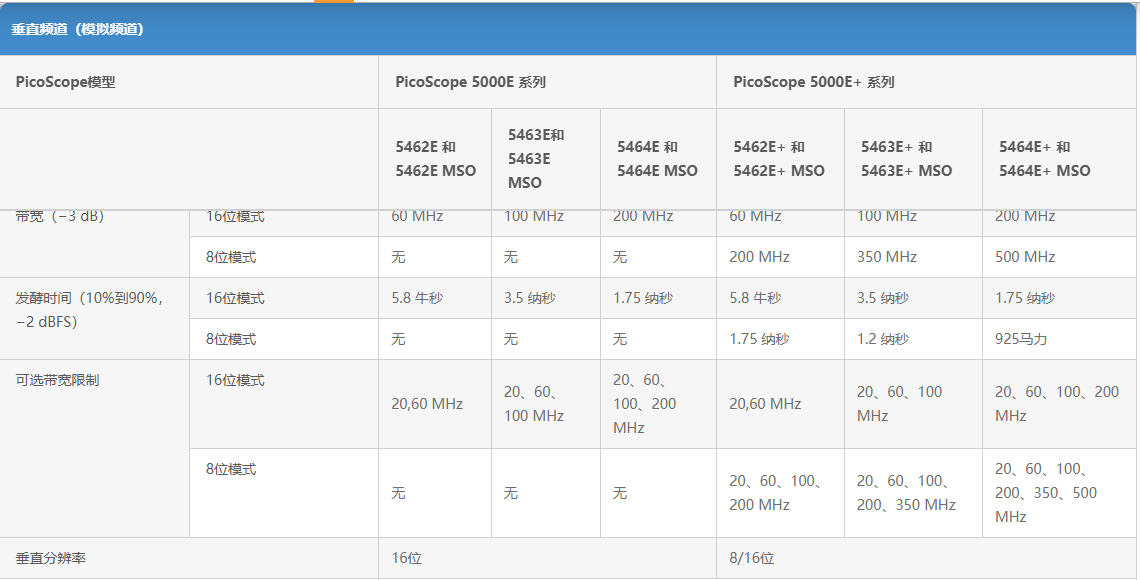

我们的 PicoScope 5000E Plus 具备可切换分辨率、最高 500 MHz 带宽、最高 5 GS/s 采样率和 2 GS 深度内存，集成了两种显微镜。

FlexRes® 技术

对于需要高精度或速度的应用，PicoScope 5000E Plus 支持可切换的 16 位或 8 位分辨率。16位模式提高了垂直精度，以实现详细的电压读数。8位模式提升带宽和采样率，捕捉快速边缘和数字信号且无混叠。

更高的采样率

在8位模式下，PicoScope 5000E Plus将采样率提升至5 GS/s，实现精确的时序验证。捕捉分辨率低至200 ps的高速数字信号，并使用强大的PicoScope 7软件进行分析。

带宽最高可达500 MHz

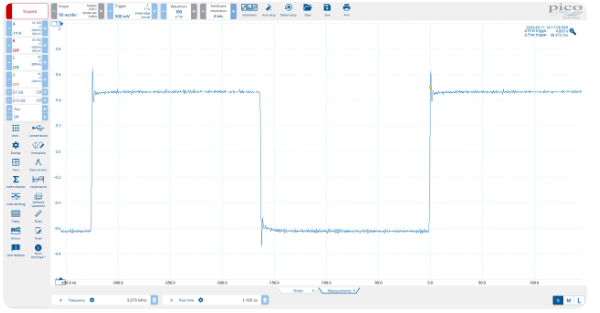

PicoScope 5000E Plus 型号在 8 位模式下支持最高 500 MHz 带宽。它准确捕捉快速数字边缘和高频切换瞬态，解决快速波形细节，如振铃和超冲，这些是慢速示波器未被漏掉的。

更深层的记忆

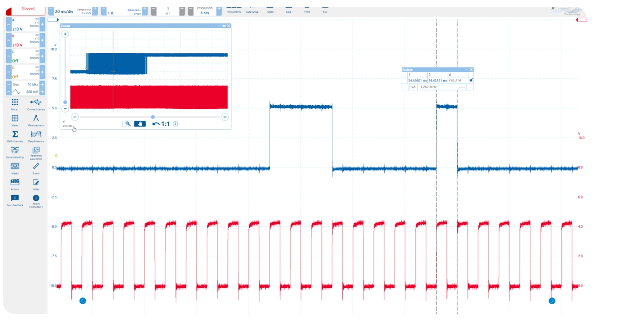

PicoScope 5000E Plus 的 8 位模式将内存翻倍至 2 GS，因此你可以以高时间分辨率捕获长数据包。内存分割提供多捕获波形分析，用于深入的掩膜极限测试、波形平均和持久性测试。

高分辨率优势

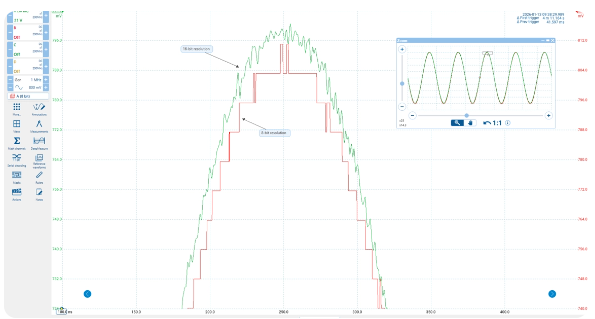

与标准8位示波器相比，我们的原生16位硬件提供了256倍的垂直细节。这让你即使在较大的直流电压上叠加信号时，也能直观地观察到微小的纹波、噪声和失真。

所有数据处理（包括数学通道和滤波）都保持在最低16位分辨率，确保当你放大低电平信号时，看到的是真实数据，而非量化噪声或数字伪影。

深厚的记忆力与持续的表现

长时间高采样率需要大量样本存储。Picoscope 5000E Plus型号配备了巨大的2 GS采集存储器，解决了这个问题。这使得设备能够在完整的200毫秒内保持最大5 GS/s采样率。

无论你是在捕捉一秒长的开机序列，还是寻找埋藏在长数据流中的单一高速瞬态，5000E系列都能提供纳秒级的时间分辨率，同时不必牺牲捕获窗口或垂直精度。

信号完整性与前端工程

精度从探针尖端开始。5000E系列采用细致的前端设计，采用屏蔽输入，消除串扰和谐波失真。噪声底低至22 μV RMS，且典型的信道间隔离比优于500：1，你可以检测到微伏电平信号，这些信号通常在较低级仪器的噪声底中会丢失。

这种卓越的信号完整性得到了改进的带宽平坦性和73 dBc SFDR的支持，使其成为稳定精密电源轨或分析敏感传感器数据的理想工具。

带宽与内存可扩展性

PicoScope 5000E Plus型号拥有灵活的硬件架构，允许你在关键时刻优先提升精度或速度。虽然该系列支持高达16位分辨率以进行低噪声模拟分析，但你也可以切换到8位模式以解锁望远镜的全速。

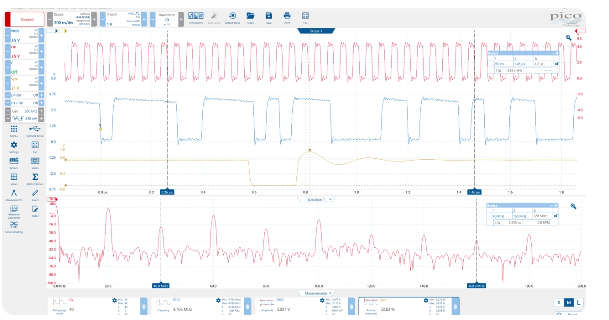

在8位模式下，采样率翻倍至5 GS/s，捕获内存扩展至庞大的2 GS。这种配置非常适合捕捉高速串行总线和边缘最高可达500 MHz的信号。

PicoScope 5000E 系列输入、输出和指示器

前面板包括4个模拟通道，MSO版本则有4+16个模拟和数字通道。每个通道都有一个可自定义的LED，可在PicoScope 7和PicoSDK中控制。两个显示功率和示波器的LED灯。

此外，前方还能使用信号发生器（和AWG）BNC输出，以及外部触发I/O BNC，每个触发器都有激活时会亮起的指示器。

示波器背面有多个接口：Kensington NanoSaver®安全插槽、带锁定螺丝的USB-C接口，以及一个独立的5V USB-C接口，用于外部供电（如果主USB是低功耗USB-C或USB-A）。

PicoScope 5000E系列仪器通过USB-C超高速连接主机电脑，通过单根USB-C线缆为望远镜提供极快的波形和电力节约。为保持与旧USB标准的兼容性，还附带USB-A转USB-C线缆，以及用于无法满足望远镜全部功率需求的USB端口的外部电源适配器。

PicoSDK® 支持以超过 300 MS/s 的速度连续 USB 流式传输到主机电脑，USB连接不仅支持高速数据采集和传输，还使打印、复制、保存和发送数据变得快速便捷。
