该款pico多通道数据采集系统，可用于实时采集16通道电源的电压电流信号，对采集的信号进行绘制、存储，并具有多种波形参数计算方法，实时分析波形参数并显示，此次设计使用的pico便携示波器方案极大地优化了客户面临的成本问题。

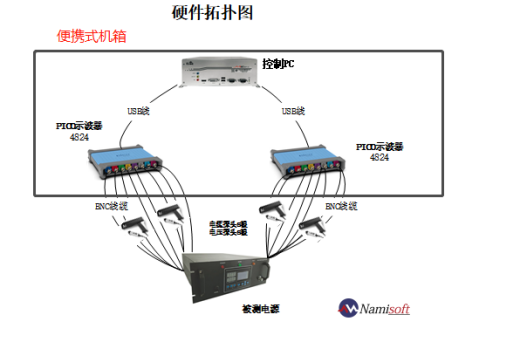

该示波器多通道数据采集系统主要由工控机、示波器、电压电流探头等部分组成。如下为该系统的硬件拓扑图。

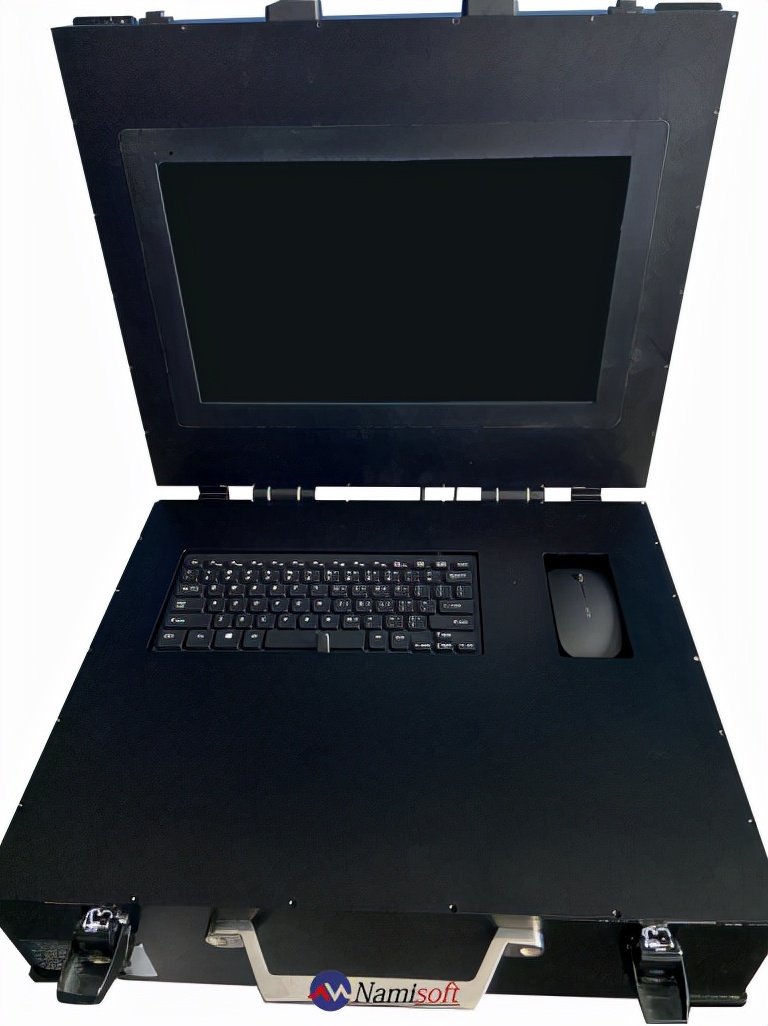

该系统设计封装为便携式机箱，集成性高，轻便易携，同时方便后期仪器的统一管理和维护。

2、系统特点

l 软件可以替代人工手动测试，测试方法更加高效，测试更加准确，节省人力资源；

l 软件可以将采集波形自动以TDMS方式保存至指定文件夹路径，导入TDMS文件，回放波形；

l 可编辑的参数录入，可自行规定采集速率、选择采样通道；

l 系统具有易维护性，在发生故障时，可以迅速地找到原因，并可以在最短的时间内恢复运行，减少损失；

l 系统对操作过程中，出现的故障可以进行诊断，便于用户及时解决问题；

l 系统的易用性：系统界面友好，并严格按照易用性原则进行测试。为避免用户重复操作，系统嵌入智能记忆功能，如自动保存配置。且相同的信息不会让用户在系统中多处或多次录入，保证入口的唯一性。

l 采用集成式机箱设计。轻便易携、易于维护管理。

3、软件部分

软件主界面

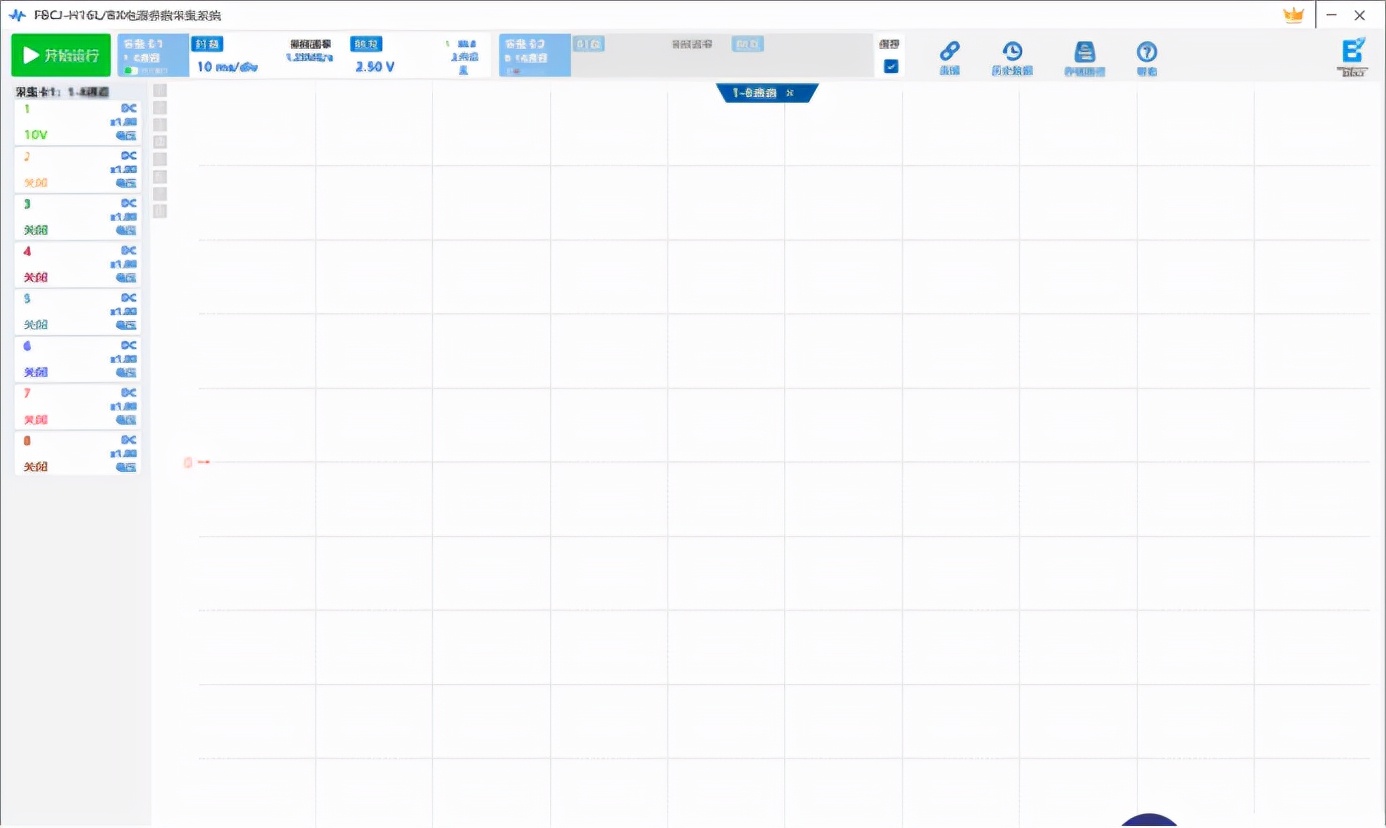

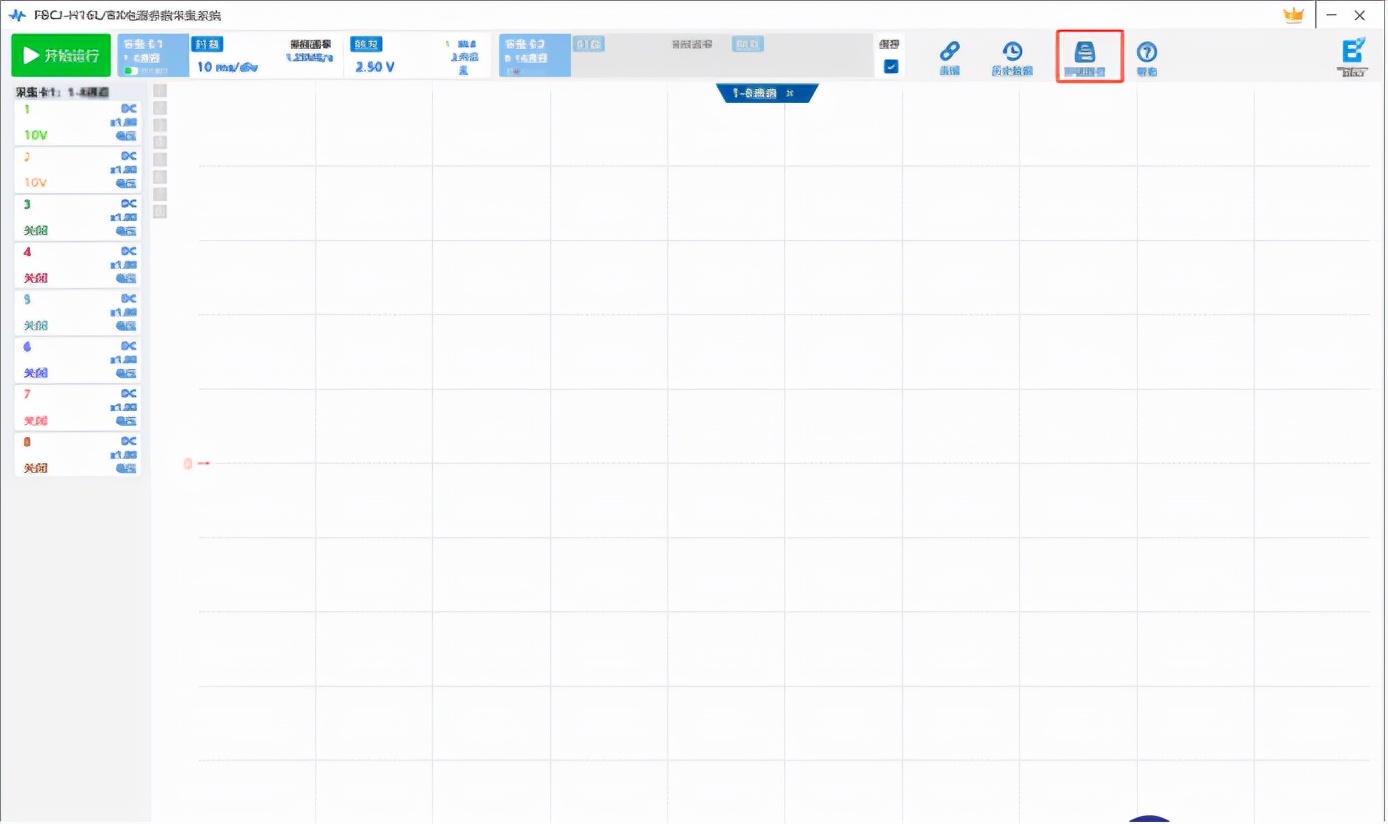

                                                       示波器多通道数据采集系统（单示波器）主界面

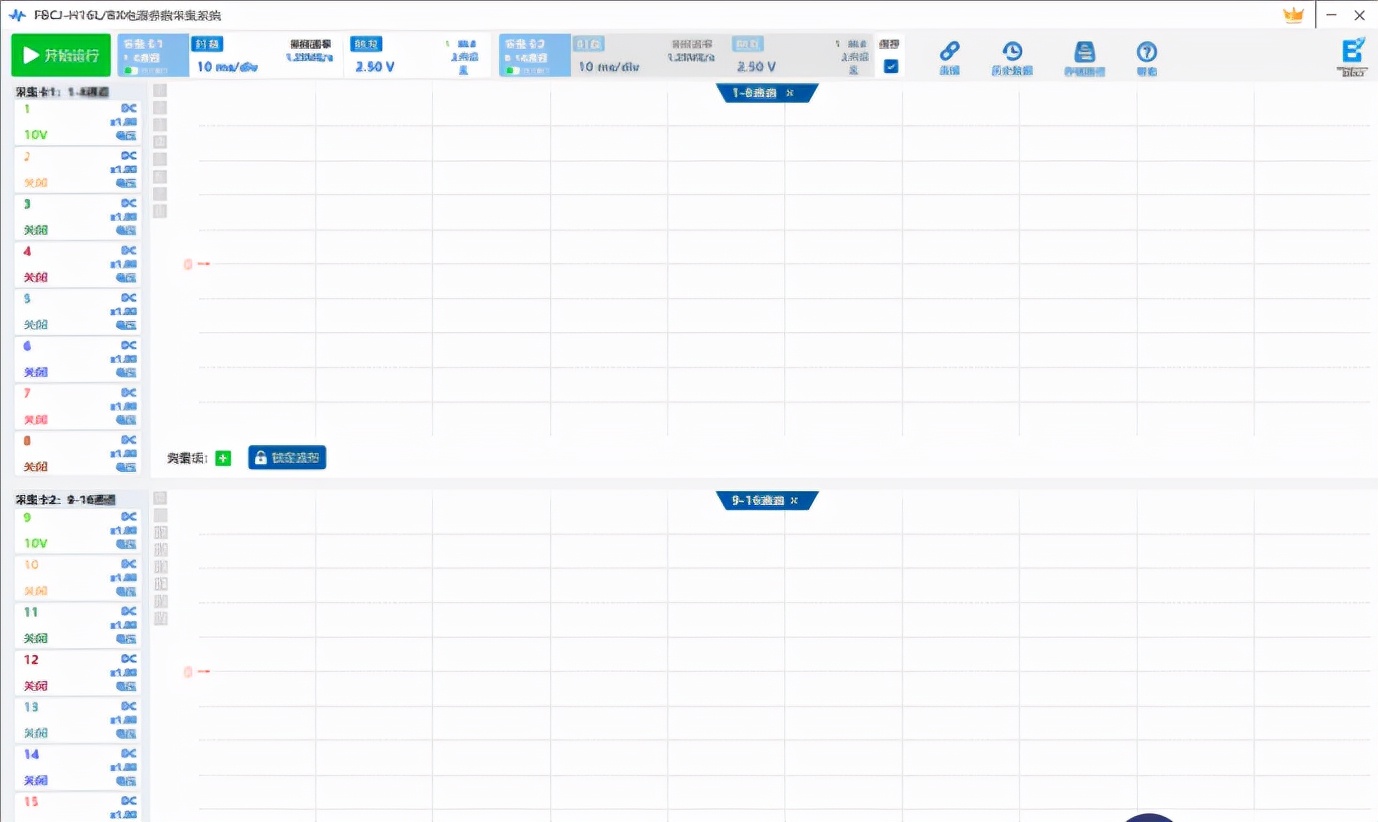

                                                示波器多通道数据采集系统（双示波器）主界面

采集卡连接

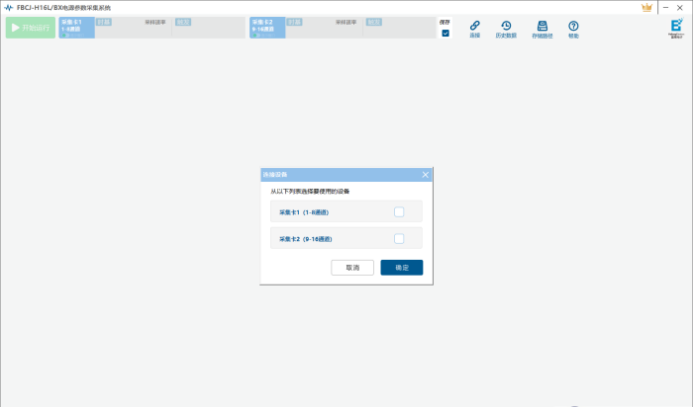

软件自动识别示波器，并弹出设备连接窗口，用户选择需要连接的示波器软件自动尝试连接，连接成功进入测试界面。

参数设置

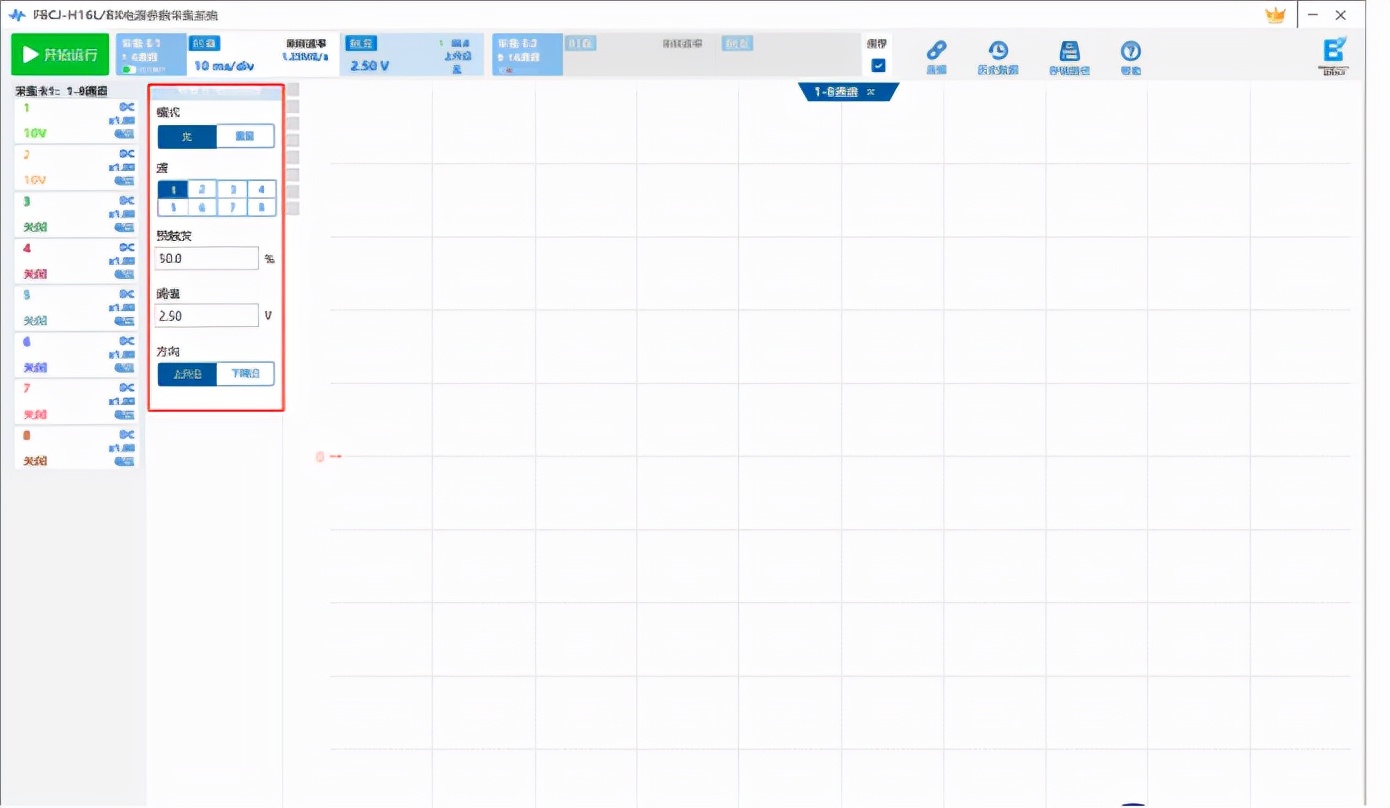

参数设置部分时对示波器进行通道启用状态、通道属性、采样率、时基和触发参数等信息的设置，并且能在测试过程中进行基本参数调整。

运行测试

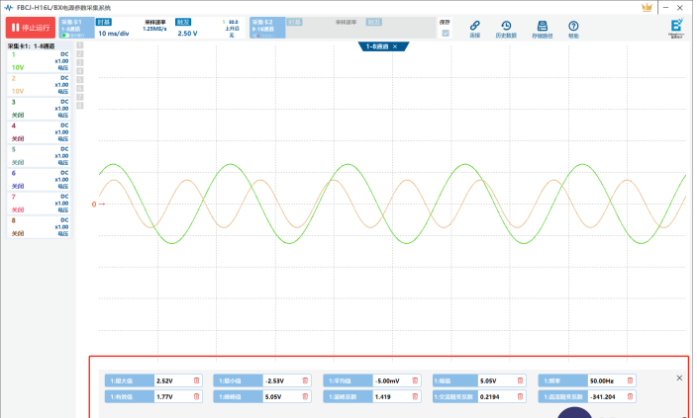

在此部分首先进行测量项目的选择，选择完成后进入测试过程，按照测量项，软件自动进行数据的计算和显示。

数据保存

选中保存，则在测试整个过程中，从开始运行起软件以TDMS文件的方式，自动将数据实时保存到指定路径的文件内。当测试需要存储完整波形记录时，勾选保存按钮即可实时保存数据。

数据回放

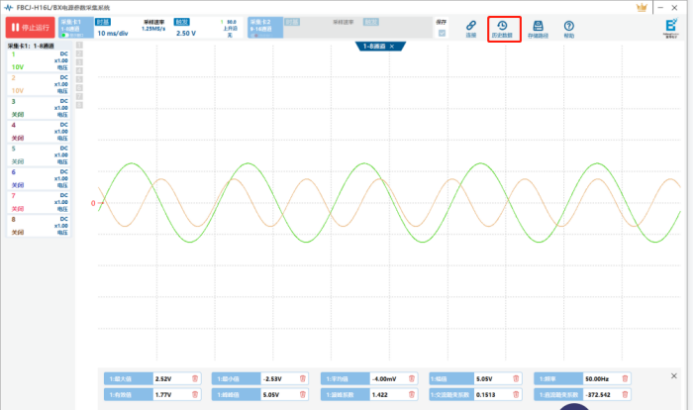

在测试结束后，点击“历史数据”按钮，可以选择文件夹导入需要回放的TDMS文件，加载文件内的全部波形。用户可选择自动回放、定点回放、帧数切换回放等回放模式。

      该系统已经交付，其自动数据采集功能，大大提高了客户的数据采集效率，实现了从手动到自动测试的转变；历史数据波形回放功能，为日常的数据分析提供了可靠的基础。
