PCM 测试的核心矛盾：热量与时间的博弈

相变存储器（PCM）的性能表征本质上是对热动力学的精准操控。为了实现高效率的状态切换，研发人员面临着极高的脉冲要求：

· RESET（擦除）： 需要极短、高幅值的脉冲使材料瞬间熔化并猝火（Quench）形成非晶态。如果上升/下降沿过慢，材料会在冷却过程中重新结晶，导致擦除失败。

· SET（写入）： 需要一个精确的低幅值长脉冲，使材料保持在结晶温度窗口内。脉冲波形的任何过冲或振铃都会导致状态不稳定。

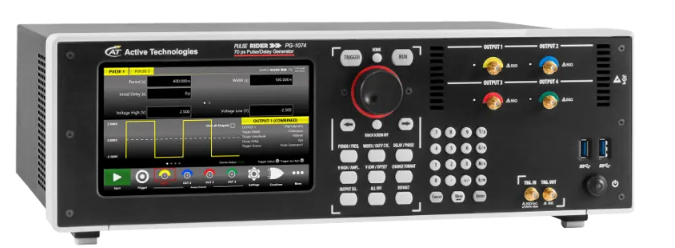

      Active Technologies的PG-1000 脉冲发生器为克服这些挑战提供了“原子级”的控制精度。

      为何PG-1000脉冲发生器是PCM 研究的标配？

Active Technologies的脉冲发生器PG-1000 系列核心优势：

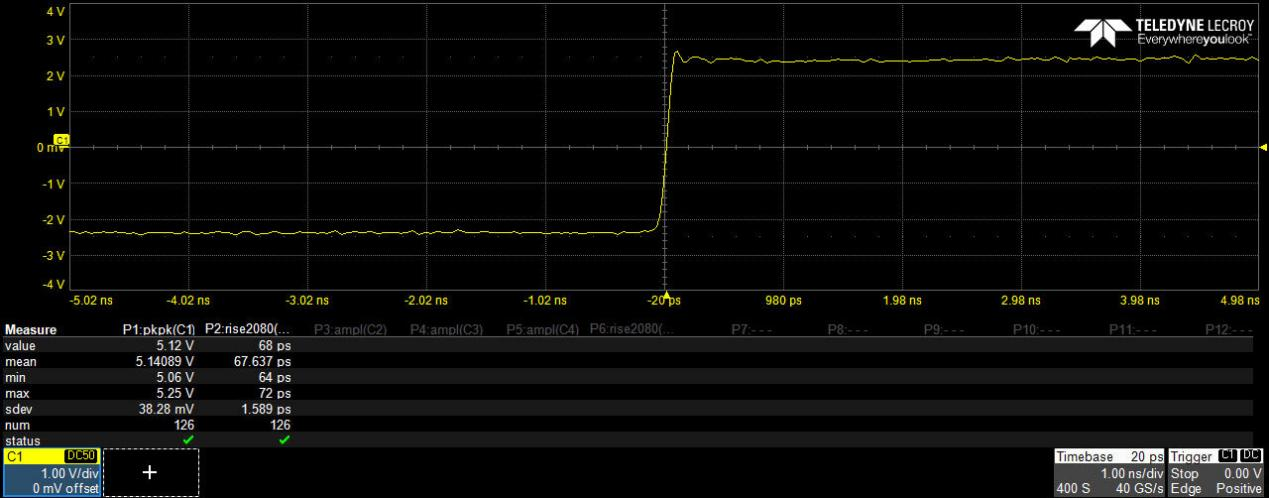

1、70 ps 极速边沿：消除“热模糊”效应

传统的脉冲发生器边沿通常在纳秒级别，这会导致材料在脉冲上升和下降阶段经历不必要的缓慢加热过程。

· 优势： PG-1000脉冲发生器的 < 70 ps 边沿速率 确保了能量转换的瞬时性，能够捕捉到材料最真实的相变临界点，避免了因边沿过慢导致的额外热扩散干扰。

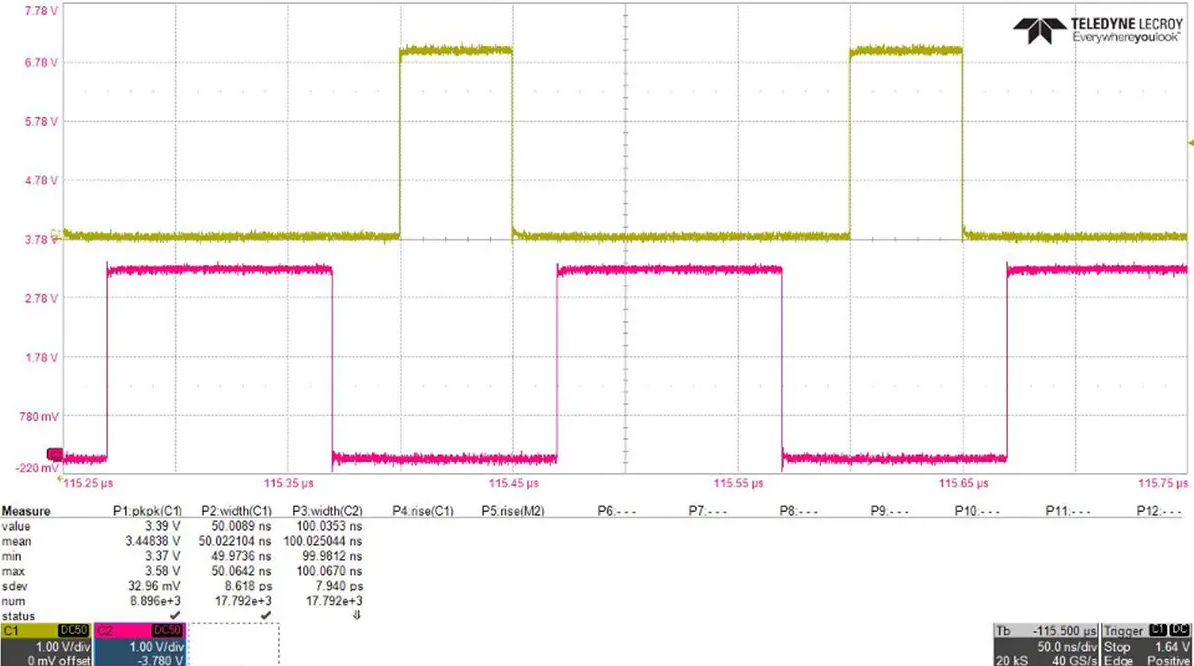

2、独有的双脉冲（Double Pulse）模式：SET/RESET 一次完成

在表征器件的循环特性时，通常需要先后施加 RESET 和 SET 脉冲。

· 优势： 无需复杂的外部合路器或编写复杂的程序。PG-1000 允许您在一个序列中定义两个独立的脉冲。您可以直接设定：

o 脉冲 A (RESET)： 500 ps 宽度，3.5 V 幅值。

o 脉冲 B (SET)： 100 ns 宽度，1.2 V 幅值。

o 间隔时间： 10 ps 级可调延迟。

3、优异的信号完整性：告别过冲与振铃

PCM 材料对电压波动极其敏感。普通的脉冲源在高带宽下常伴随严重的过冲，这可能直接击穿薄膜单元。

· 优势： PG-1000脉冲发生器即使在输出 5 V 高压时，依然保持极平坦的脉冲顶端（Flat Top），确保每次 SET/RESET 实验的重复性和器件的安全性。

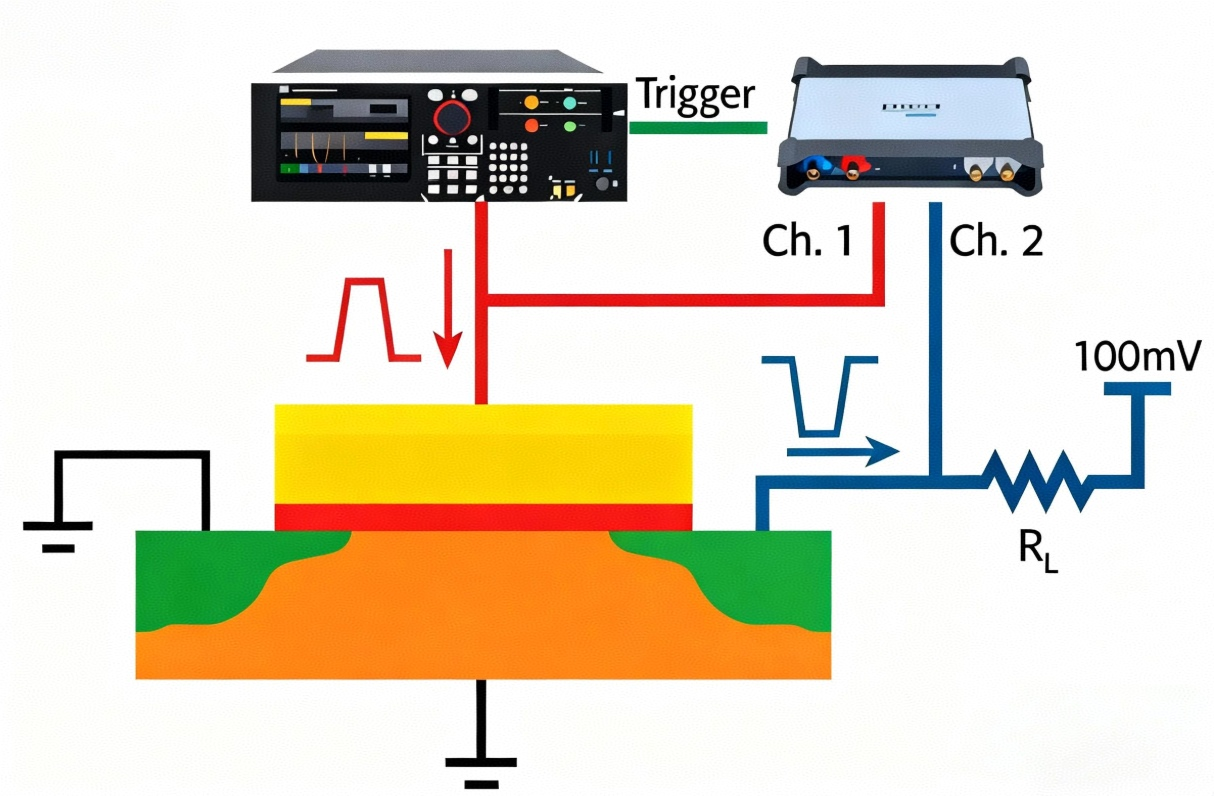

典型实验方案：PCM 窗口测试 (Window Margin)

使用PG-1000脉冲发生器，您可以轻松构建自动化测试序列，寻找最佳的操作窗口：

专家视点：不止于快，更在于“准”

“在 PCM 研究中，波形的真实度直接决定了材料模型的准确性。PG-1000脉冲发生器提供的 10 ps 时间分辨率 和 70 ps 边沿，让研究人员能够从传统的‘猜测热过程’转向‘精确测量热响应’。”

如果需要升级您的 PCM 测试平台，我们可以集成脉冲发生器、示波器、数字源表软件集成定制开发I-V 特性曲线图发布将为您节省数月的实验调试时间。

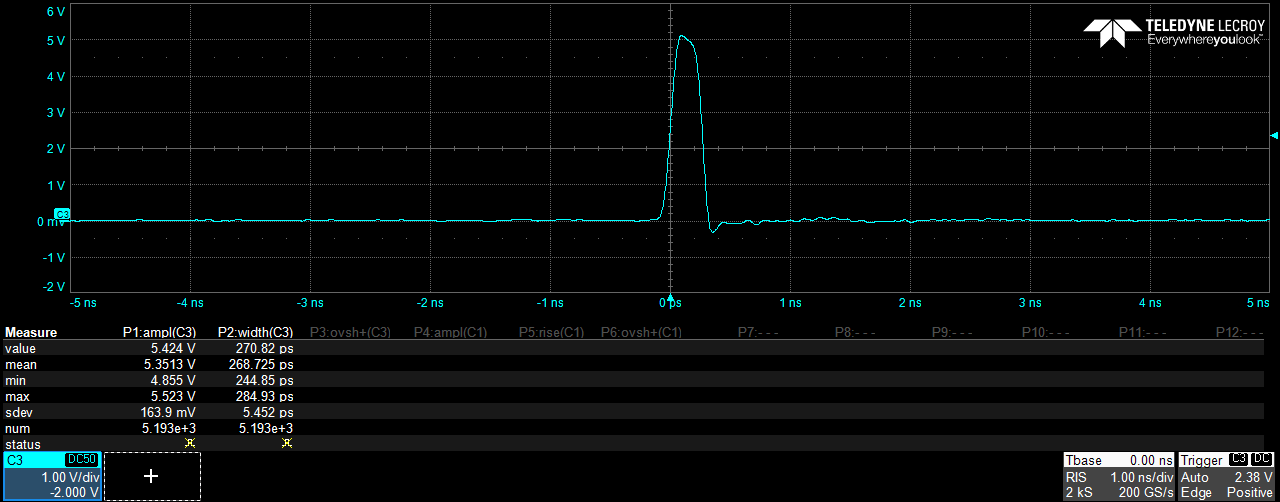

预约 Demo： 我们可以配合您的示波器，现场演示 70 ps 的纯净上升沿波形及300ps脉宽波形。

如需了解PG-1000脉冲发生器更多产品应用或者申请样机演示，欢迎咨询Active Technologies授权代理商—仪集科技www.picoscope.com.cn。
