目前我国汽车行业处于高速发展阶段，中国汽车产业在自主创新方面大步迈进，取得了突出成就，自主创新已成为众多车企的共识，但缺少对核心部件测试技术的关注，自主创新的核心技术还亟待突破，因此开展激光测振仪在汽车部件测试上的应用研究十分重要。

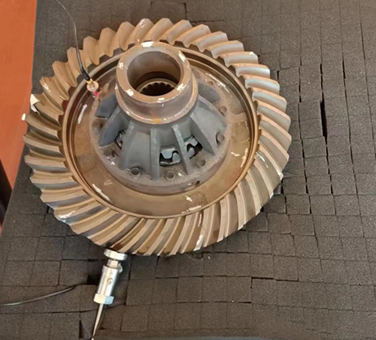

图1 卡车差速器

卡车差速器由于其形状结构复杂，表面多是曲面、凹槽，对测量系统的精度、准确性提出了极高的要求。同时针对这些高性能部件的可靠性应用中，对其振动模态特性的深入研究变的越来越重要，也是为设计提供改性改型的最要支撑依据。

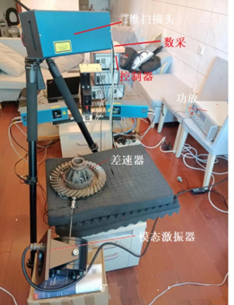

图2 模态测试系统

为了准确得到差速器的模态特性，项目组搭建了一套高精度振动测试及分析系统。该测试系统基于随机信号采用激振器对差速器实现强迫振动，使其各阶模态激发出来，同时试验过程中基于有限元方法进行分析，确保试验结果的有效性。

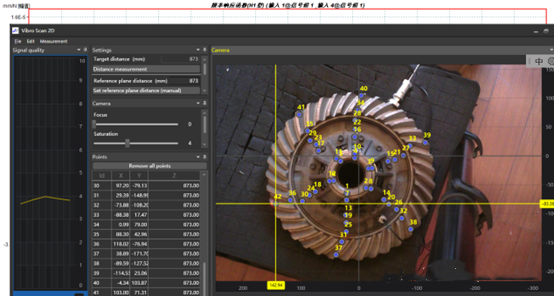

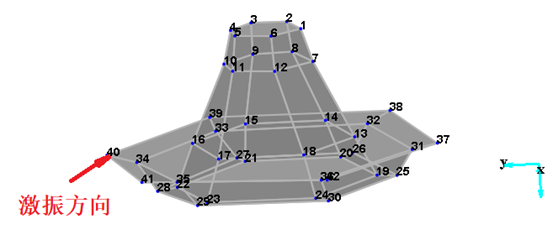

图 3 测点分布情况

本试验使用的是意大利Julight公司VSM4000-SCAN二维扫描激光测振仪，沿差速器周向、轴向及径向共设置41个测点，以确保测量的振型识别度。通过测量分析，得到了差速器前20阶模态特性，从测量结果可以发现，针对汽车差速器等复杂结构，Julight激光测振仪可有效的完成响应测量，测得频响函数能较好的反应结构特性。

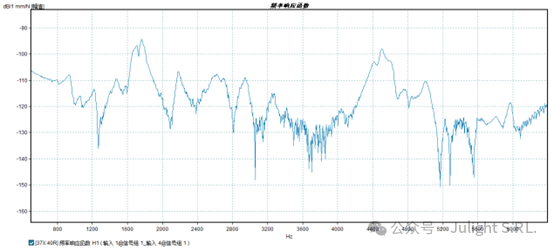

图4 频响函数

同时，为了验证模态测量的有效性，针对各阶模态进行了模态置信准则（MAC）的分析，以确定各阶模态的相关程度，结果表明MAC值基本满足>0.95的目标。

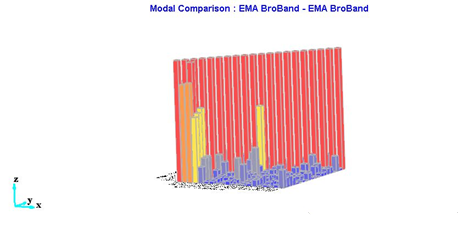

图5 MAC图

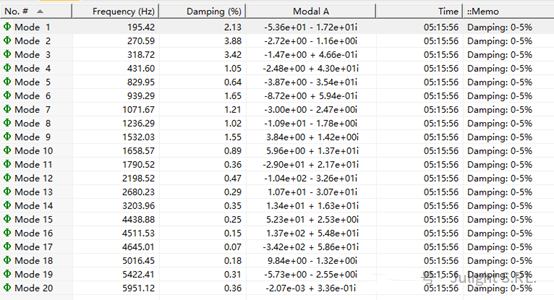

图6 模态频率及阻尼

分析试验结果表明，针对复杂的异性结构，采用激光测振仪可以信噪比较高的振动位移信号和对应的频响函数，进而得到精度较高的模态测量结果。同时，Julight激光测振仪针对测量表面可直接测量，无需贴反光纸或涂反光漆，扫描过程从逐点信号拾取和采集到分析以及结果动画，整个过程流畅高效。扫描光斑极小（光斑直径小于100um），非常适合异性结构的测量。
